- 모니터링 솔루션 이점 (에너지 발전효율, 유지관리 및 보수, 원격제어 등)
- 신재생에너지설비에서 생산하는 전기에너지의 양을 포함하여 다양한 정보를 감시, 진단
- 신재생에너지설비 유지관리 및 보수 용이
- 수집된 정보를 활용하여 에너지 발전효율을 극대화
-
모니터링 설비 제작 / 설치 (외함, 차단기 등)
-
개소별 모니터링 정보 제공
-
모니터링 설비 A/S
통합모니터링시스템(REMS) 사업배경
신재생에너지 통합모니터링시스템(Renewable Energy Monitoring Serviece:REMS)은 원별, 기관별 다양하게 산재되어 있는 에너지 데이터를 결합하여
공단 주도의 효율적인 정보를 제공하기 위해 신재생 설비의 빅 데이터 운영 체계 필요에 의해 추진
- 표준화 모델 사용 시, 다양한 모델의 인버터 및 RTU 장치의 연동이 가능
- 적용사업
융복합지원사업, 건물지원사업, 공공기관 태양광, 주택지원(공공주택), 지역지원사업
- 미인증제품 설치 시, 신재생에너지 통합모니터링시스템(REMS)에 접속이 불가하며, 이에 따른 불이익은 설치자에게 있음
에너지공단 지원사업
-
태양광
-
태양열
-
지열
-
풍력
-
연료전지
-
ESS
TCP/IP 통신
-
RTU
-
수집서버
loT 통신
-
RTU
-
-
수집서버
한국에너지공단 서버(REMS)
한국에너지공단 신재생에너지 통합모니터링시스템(REMS) 벤다이어그램
클라우드 서버
-
SKT loT 파싱서버
TCP/IP 통신
-
통합관리서버
-
정전압 장치
-
백업장치
발전 정보 모니터링
-
디지털 보드
-
홍보 현황판
-
로컬 모니터링
발전 정보 모니터링
- 통합설비, 발전 상태 모니터링 / 개별 설비, 발전 상태 모니터링
- 에너지 설비별 발전 상태 모니터
- 환경 정보 모니터링
- 설비 설치 정보 모니터링
- 설비별 자가진단 모니터링 / 설비별 발전 자가진단 모니터링
- 데이터 분석을 통한 발전 예측 / 설비 가동상태 모니터링
- 지리정보와 융합한 위치정보 모니터링
- RTU 상태 모니터링
- 유무선 통신 상태 모니터링
- 과거 날씨정보, 태양정보 모니터링
- 설비 에러 및 이상현상 발생 상세정보 모니터링
- 데이터 표시 다양화(테이블, 차트, 그래프 형식)
- 다양한 조건의 검색 모니터링
- 데이터를 엑셀 포맷으로 변환 가능
- SWMS(Smart Watts Monitoring Service)
- 표준 데이터, API, 프로토콜 적용
최상의 유지관리보수 체계 수립
신뢰성 있는 모니터링을 통한 설비의 상태를 분석
-
확장성
향수 시스템 추가 및 확대를 위한 확장성 및 외부에 대한 완벽한 연계 지원 -
통합성
한국에너지공단 REMS와 호환 연동이 가능하도록 통합된 시스템 구현 -
편의성
고장시 고장원인인 타 기업의 설비 및 RTU 교체만으로 정상 가동 가능한 표중화 시스템 적용 -
안정성
안정성 있는 모니터링 솔루션 제공 -
신뢰성
신뢰성 있는 발전 데이터 생성
LoRa 통신망을 활용한 신재생에너지 통합모니터링 솔루션
저전력 장거리 통신 중 하나의 LoRa 통신망은 광범위한 커버리지를 가지며 태역폭, 긴 배터리 수명 등의 특징을 가진 loT 네트워크 기술로 전세계에서 사용되는 표준 loT 무선 통신 방식입니다.
- 전국지역 통신방 커버리지 확보
- loT 전용 저전력 무선 통신 방식
- 저렴한 금액
- 최대 통신거리 21km

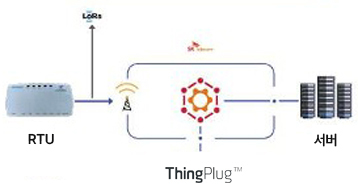

| SKT LoRa |
|---|
 |
|
특징
|
|
장점
|
|
단점
|

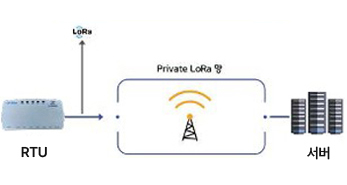

| Private LoRa |
|---|
 |
|
특징
|
|
장점
|
|
단점
|
승현아이텍(주) 모니터링 설비 제품
RTU (SH-R400)
- RTU (SH-R400)
- 에너지 설비와 통신하여 데이터를 수집하고 분류, 통합하여 서버로 데이터를 이송
특징
- 한국에너지공단 REMS 인증 RTU
- LoRa 무선통신 활용
- 외부설비와 연결하는 RS-485 Port 4개 구성
- 장비보호 및 노이즈 필터링
- 자가진단 기능
- 자동 저장 장치(최대 30일)
| 전원 | DC Power In / DC 7.5V / 1A Power |
|---|---|
| 유선통신 | RS-485 x 4 / USB x 1 / Uart x 1 / LAN x 1 |
| 무선통신 | SKT LoRa, Private LoRa |
| 저장용량 | 4G |
| 동작온도 | -30°C ~ 70°C |
| 기타사항 | 역전압방지, 서지방지, 전자파 감소 |
| 외형치수 | 140mm x 68mm x 30mm |
게이트웨이(SH-G100)
- 게이트웨이 (SH-G100)
- LoRa 사설 통신망을 구성하기 위하여 적절한 위치에 게이트웨이를 설치하여 RTU와 1:N 통신을 구현
- 상용 통신망이 지원되지 않는 지역이나, 특정 지역에 설치된 데이터를 통신요금 없이 구축하는 솔루션에 적용
특징
- 최대 통신거리 21km
- 최대 RTU 연결 100개
- 실외용 설비
- 낙뢰보호
- 자가 진단 기능
- 자동 저장 기능
| 무선주파수 대역 | 902 ~ 928MHz |
|---|---|
| 채널 수 | 최대 8채널 |
| 직통전압 | 48V 10% (POE adapter) |
| WAN Protocol | LoRa WAN |
| 수신감도 | -148dBm |
| 외부 필요사항 | IP767 |
| 보안 | AES 128 |
| 외형치수 | 230mm x 200mm x 68mm |
실내용 로컬 디지털 보드(SH-M1)
- 실내용 로컬 디지털 보드 (SH-M1)
특징
- 실내용 로컬 모니터링 스크린
| CPU | I3 |
|---|---|
| RAM | 8G |
| 저장용량 | 256GB SSD |
| 디스플레이 | 32인치 Full HD (1920 x 1080) |
| Port | HDMI x 2 / USB x 4 / COM x 1 / Lan x 1 |

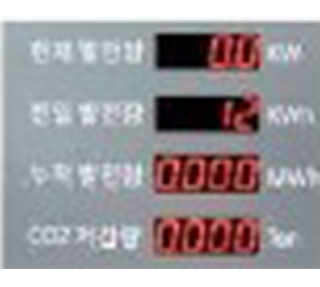

야외용 로컬 현황판(SH-M2)
- 야외용 로컬 현황판 (SH-M2)
특징
- 야외용 홍보 현황판
- 로컬 모니터링 LED 현황판
| 디스플레이 | 7 Segment FND 65.5 x 90mm |
|---|---|
| 전원 | 220V AC |
| 성능 | CPU (1.2GHz) |
| OS | Android 6.0 |
| Port | HDMI x 2 / USB x 4 / COM x 1 |
| 외함재질 | Steel |
| 특징 | 낙뢰보호기 설치 |
